Ubuntu 使用 Bridge 讓外面網路可以連 KVM 虛擬主機

2023-09-24 301 words 2 minutes

https://user-images.githubusercontent.com/6058558/270165472-0e1bd334-e997-49af-b16e-18afc1f6b2da.png

Contents

之前研究 Linux 怎麼用橋接器是為了讓我別台電腦可以直接連到 VM，之前都要 Fortgate 防火牆設置路由表(route)，後來覺得應該可以用橋接器來做連接，這邊用 Ubuntu 實作怎麼在 KVM 設定 VM 網路 橋接連至實體區網。

整理相關文章做法

這邊其實網路上實作有很多方法，很多都是用指令方式操作，我那時很很好奇有沒有 GUI 操作設定方法，不過發現 KVM 沒有比較好方法設定。

這邊放一下我爬文相關解決方法，感覺針對不同環境會有不同做法，大家實作可能需要注意一下。

Netplan

面有一句最重要的 renderer，由這句話指定到底要用 NetworkManager 還是要用 networkd 來實作網路連線

我原本在找renderer是什麼，這邊有簡單提到

[機派X] Day 6 - Linux 沒網路，我要怎麼發鐵人賽的文章 - iT 邦幫忙::一起幫忙解決難題，拯救 IT 人的一天

Ubuntu 傳統的網路管理工具有三種：

/etc/network/interfaces

network-manager

systemd-networkd

裡面還有提到很Ubuntu網路知識，真的是值得推薦好文章。

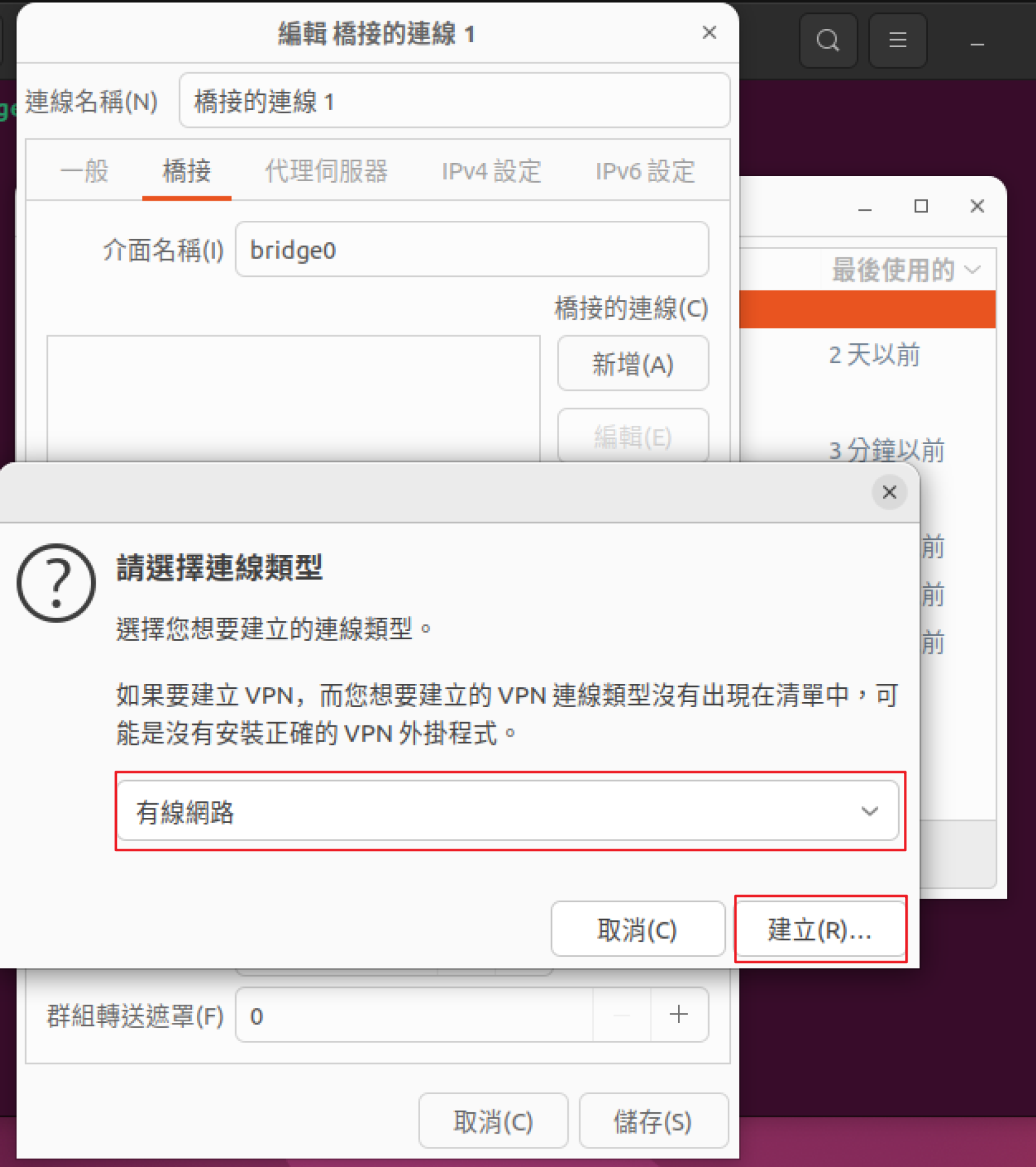

nmcli,nmtui

Create and Configure Bridge Networking For KVM in Linux | ComputingForGeeks
裡面提供很多種方法，可以參考一下。
[Linux KVM] Linux KVM concept - Networking | 小信豬的原始部落
裡面用 nmcli。
How to set up a network bridge for virtual machine communication | Enable Sysadmin
裡面用 nmtui。

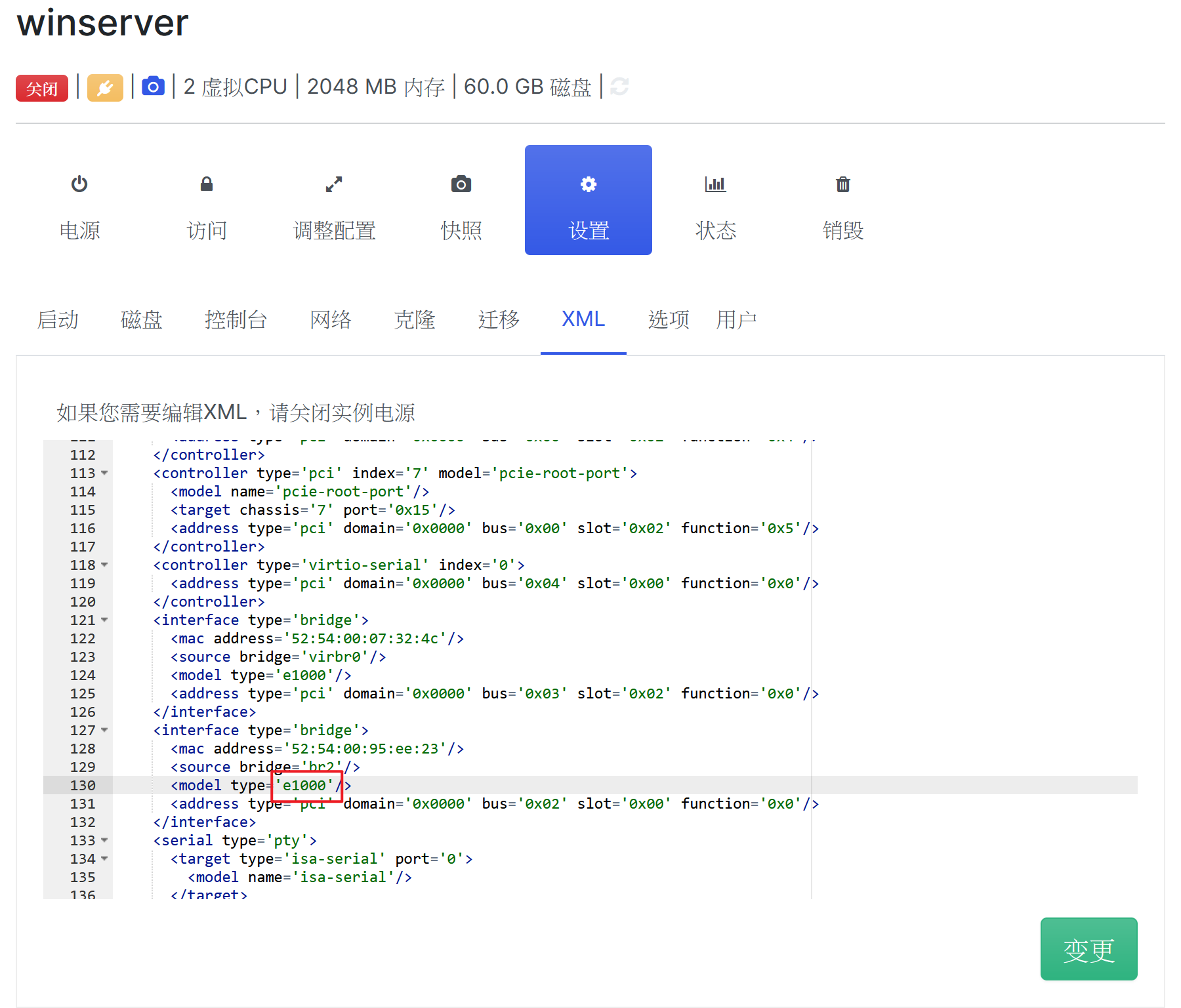

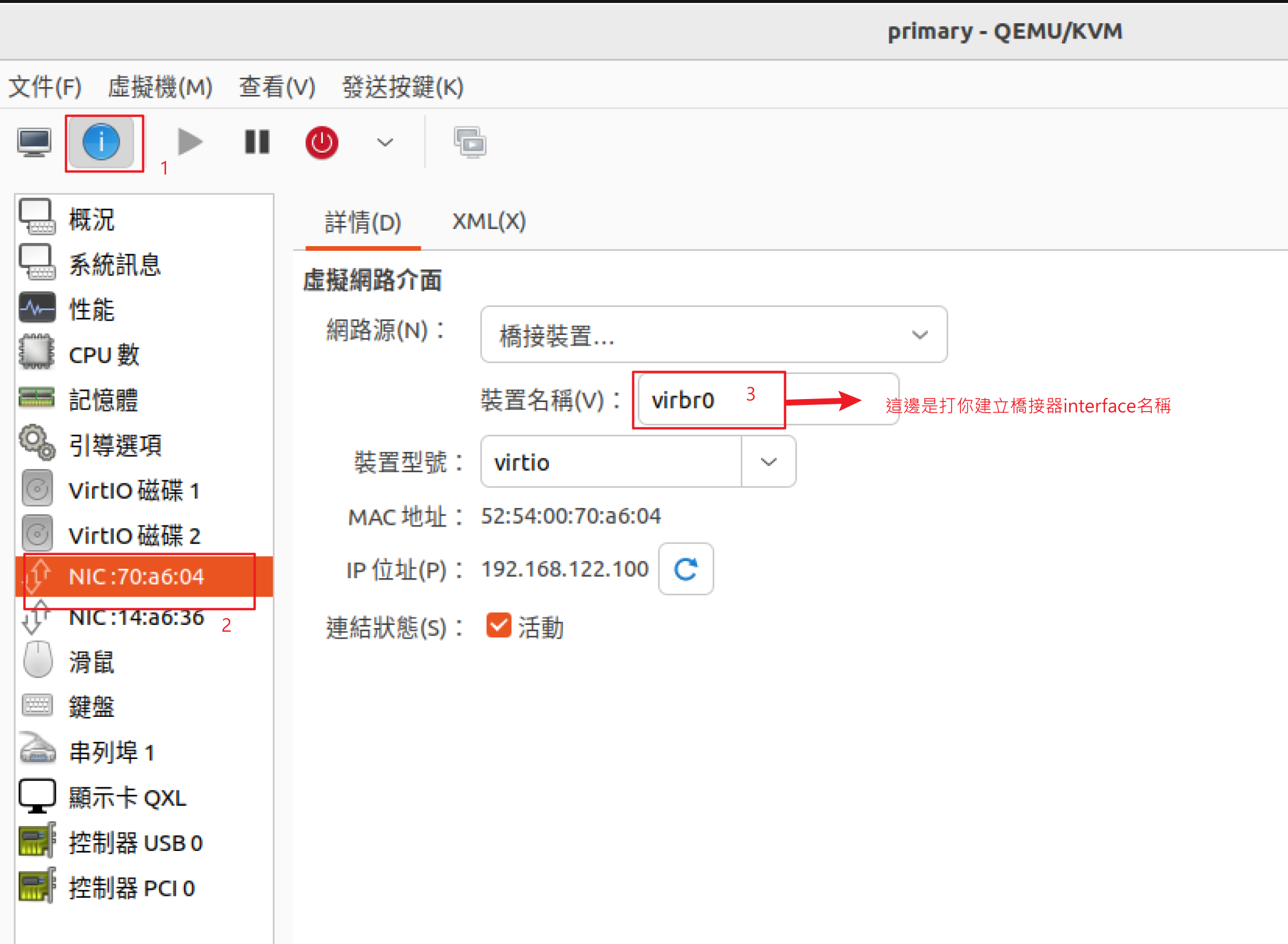

kvm 設定

创建网桥

virsh iface-bridge eth0 br0

取消时可以使用

virsh iface-unbridge br0

沒有測試這樣能不能跑，不過享用的可以試試。不知道重開機還要不要重新調整。xml找不到相對應設定方法。

疑似以前方法?

network scripts

修復 Ubuntu 方法彩蛋

我在做這邊的時候，我網路 GUI 看不到東西， nmcli 網路看到介面卡是unmangend。

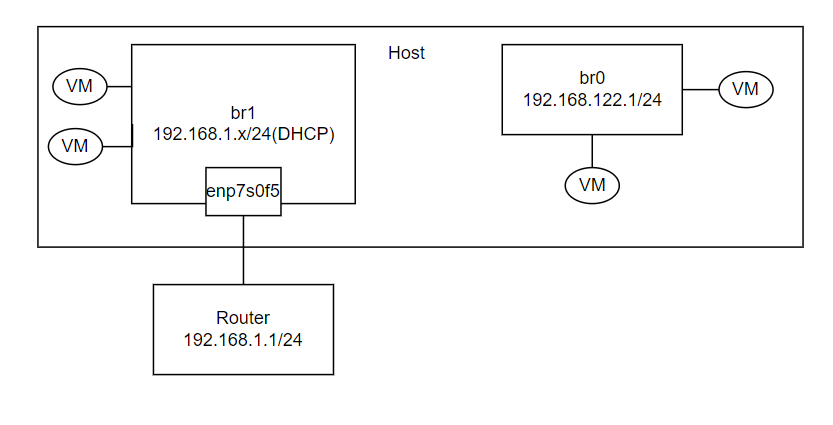

我理想預設 bridge 理想

可以控制用 NAT 或者 Bridge到外面網路，這樣比較彈性。

原本想用無線網卡，但是無線網卡做橋接需要把網路改成熱點方式，這不是我想要的，所以就放棄這個方案。

使用 netplan

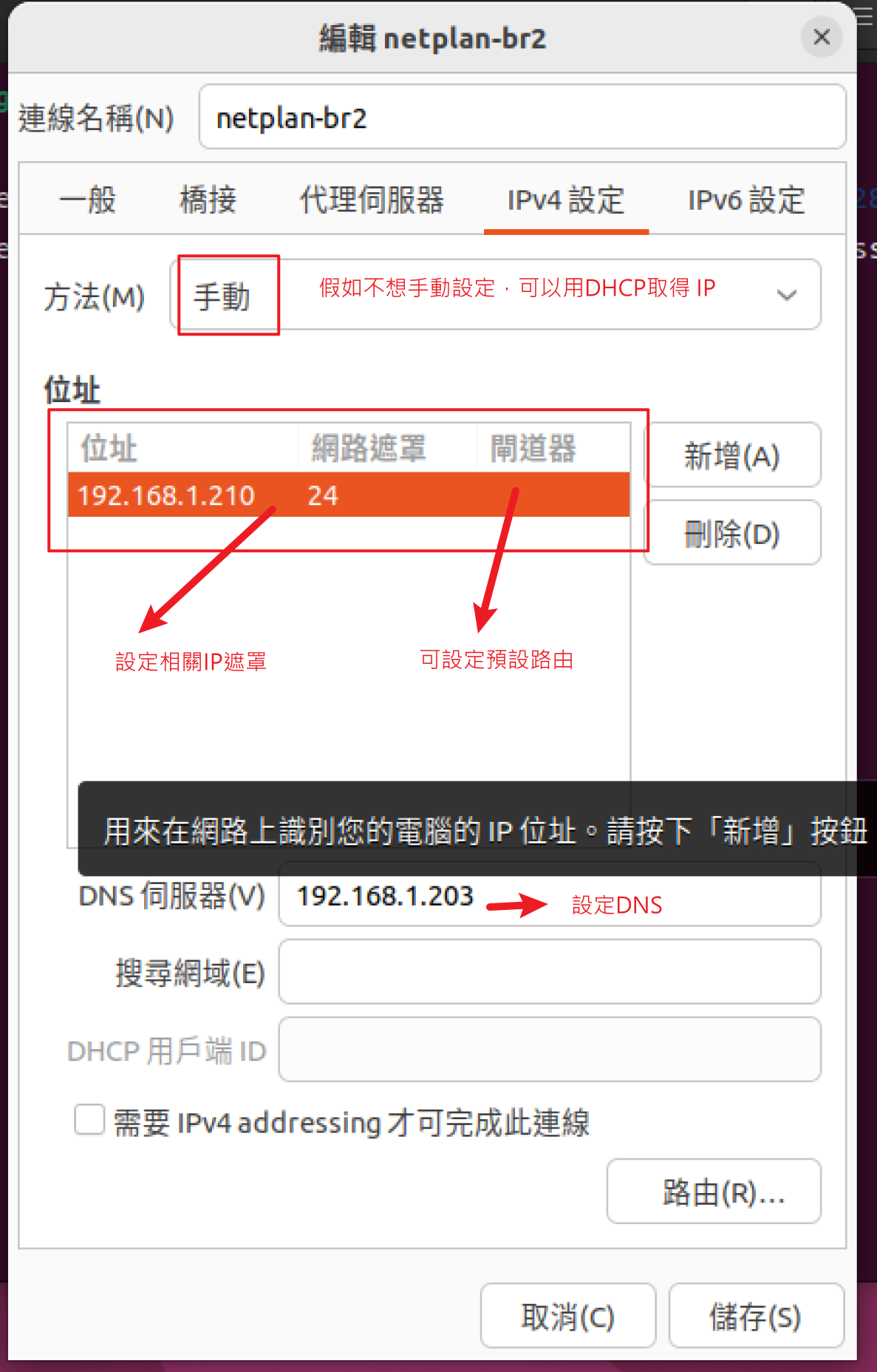

這邊 bridge 想用自動取得 IP 也是能做到的，但之前那個 IP 設定在 DHCP Server ，覽的調整可以先設定固定在主機上面。

/etc/netplan/

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18


network:
  version: 2
  # renderer: NetworkManager  <-- 我這個有設定會不能上網，這邊看情況設定
  ethernets:
    enp7s0f5:
      dhcp4: false
      dhcp6: false
  bridges:
    br2:
      interfaces: [enp7s0f5]
      addresses: [192.168.1.210/24]
      routes:
      - to: 0.0.0.0/0
        via: 192.168.1.1
      nameservers:
        addresses: [192.168.1.203]
      dhcp4: false
      dhcp6: true
